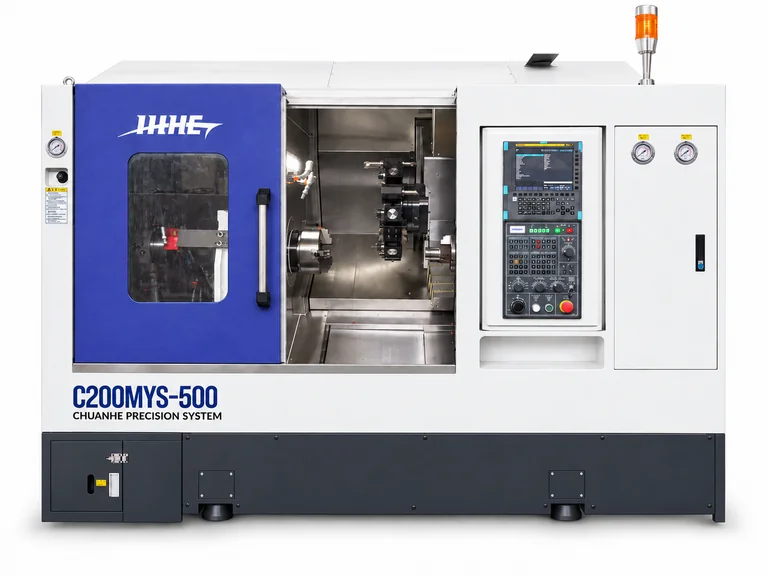

Pusat Bubut-Frais CNC Spindel Ganda C200MYS-500
Lewati penggeser gambar
▶ Tonton CX200 beroperasiVideo pemesinan dan catatan teknis ↓ Menampilkan Slide 1 dari 1: Mesin bubut CNC spindel ganda CX200
Mesin Bubut CNC Spindel Ganda Turret Ganda CX200
Mesin bubut CNC spindel ganda CX200 untuk aplikasi produksi. Tinjau data kapasitas, kontrol, perkakas, dan konfigurasi yang terverifikasi di bawah ini, lalu kirimkan gambar teknik komponen Anda untuk konfirmasi rekayasa.
Spesifikasi utama
- Diameter pembubutan maksimum:
- Φ300mm.
- Panjang pembubutan maksimum:
- 568mm.
- Kapasitas batang:
- Φ52mm&Φ42mm.
- Kecepatan spindel:
- 4500rpm&6000rpm.
- Langkah X/Y/Z1:
- 175/70/515mm.
Bagikan gambar teknik komponen atau kebutuhan Anda. Engineer aplikasi kami akan membalas dalam 1 hari kerja.
Gambaran umum dan konfigurasi model
Mesin bubut CNC spindel ganda turret ganda CX200: Diameter pembubutan maksimum φ300mm, panjang pembubutan maksimum 568mm, dan kapasitas batang Φ52mm&Φ42mm. Tinjau data teknis yang dipublikasikan di bawah untuk memastikan konfigurasi yang diperlukan.
Bandingkan rangkaian Mesin Bubut Spindel Ganda · EN atau kirimkan gambar teknik komponen Anda kepada tim rekayasa kami untuk tinjauan model dan proses.
1.1 Desain Struktur-Mesin perkakas ini menggunakan tata letak spindel ganda dan turret ganda dengan struktur alas miring. Fitur utamanya adalah sebagai berikut:
Tata Letak dan Kontrol: Kedua spindel ditempatkan saling berhadapan, dan kedua turret disusun secara vertikal (turret atas dilengkapi sumbu Y). Dipadukan dengan sistem kontrol dua kanal, mesin ini memungkinkan pemesinan simultan empat sumbu dengan spindel ganda dan turret ganda.
Keunggulan Struktur Alas Miring:Struktur alas miring yang unik memudahkan pembuangan geram dan sirkulasi cairan pendingin secara efisien.
1.2 Fitur Fungsional-Menawarkan pemesinan gabungan multiproses dan kemampuan terkoordinasi dengan efisiensi tinggi:
Cakupan Proses Lengkap:Mampu melakukan pembubutan, pengeboran, frais, penggerindaan, dan proses lainnya untuk komponen presisi yang kompleks.
Subspindel mengambil alih benda kerja dari spindel utama, sehingga seluruh operasi pemesinan dapat diselesaikan dalam satu kali pencekaman.
Pemesinan Paralel:Mendukung pemesinan gabungan bubut-frais secara simultan pada dua benda kerja berbeda.
- Konfigurasi Perkakas-Turret memiliki kapasitas perkakas yang besar, memungkinkan pergantian perkakas yang efisien, dan kompatibel dengan berbagai jenis perkakas:
Kapasitas Perkakas dan Efisiensi:Setiap turret dapat menampung hingga 24 perkakas, dengan waktu pergantian perkakas yang singkat dan tingkat kegagalan yang rendah. Berbagai jenis perkakas dapat dipasang sesuai kebutuhan pemesinan.
Kompatibilitas Perkakas Berpenggerak: Perkakas berpenggerak dapat menggunakan pisau frais jari, pisau frais muka, mata bor, dan alat potong lainnya, serta mendukung posisi pemasangan horizontal, vertikal, dan miring untuk memungkinkan pemesinan gabungan dalam berbagai arah.
- Komponen Tambahan-Mendukung Pengembangan Lini Produksi yang Fleksibel:
Komponen tambahan opsional seperti pengumpan batang otomatis dan penangkap benda kerja dapat dipasang untuk membentuk lini produksi pemesinan yang fleksibel.
LIHAT CX200 BEROPERASI
Pembubutan paduan titanium pada CX200
Saksikan proses pemotongannya, lalu diskusikan proses yang diperlukan komponen Anda.
Pemutar hanya dimuat saat dipilih.
Tonton di YouTube ↗CX200 · Demonstrasi pemesinan
Hal yang perlu diperhatikan
Lihat pemotongan di ujung spindel kiri, pemesinan di area spindel kanan, serta tampilan lebih luas dari spindel yang saling berhadapan dan perkakas atas/bawah.
Hubungkan dengan kebutuhan komponen Anda
Kirim gambar, kelas material, toleransi kritis, dan target volume produksi Anda. Minta kami meninjau urutan operasi, akses perkakas, dan konfigurasi mesin yang diusulkan.
Baca catatan teknis kasus →Demonstrasi, bukan jaminan kinerja. Video ini tidak menetapkan waktu siklus komponen yang lengkap, toleransi yang dicapai, atau urutan pemindahan komponen tanpa jeda. Konfirmasikan hal tersebut berdasarkan gambar dan konfigurasi yang Anda usulkan.
Apakah CX200 sesuai untuk komponen Anda?
Mulai dengan gambar dan kebutuhan pemesinan Anda.
Kategori Produk
Aksesori Standar
| Nama Item | Spesifikasi | Jumlah | Keterangan |
| Sakelar Pedal Kaki | Hijau*1 | 2 | |
| Set Kunci L | 1 | ||
| Blok Perata | 8 | ||
| Sekrup Perata | 8 | Disertakan dengan Mesin | |
| Buku Panduan Pengoperasian Mesin | HZCH | 1 | |
| Buku Panduan Pengoperasian Sistem CNC | Sesuai pengontrol CNC yang disertakan | 1 | FANUC (standar) / SYNTEC (opsional) |
| Sertifikat Kesesuaian | HZCH | 1 | |
| Daftar Kemasan | HZCH | 1 | |
| Laporan Kalibrasi Laser | 2 | Disk USB | |
| Pipa Baja Tahan Karat | 2 | ||
| Selongsong Reduksi (φ40) | Φ20, φ25, φ32 | 3 | Masing-masing 1 |
| Blok Penjepit Perkakas | 12 | ||
| Kunci Cekam | 8 Inch&6 Inch | 1 | |
| Item yang tidak terpasang pada mesin akan ditempatkan di dalam kotak aksesori. | |||
Dokumen pendukung CE — CX200
Pernyataan Kesesuaian UDEM M.2026.206.C142805 mencantumkan CX200 dan merujuk pada Direktif Mesin 2006/42/EC dan Direktif EMC 2014/30/EU. Konfirmasikan kepada Chuanhe keberlakuannya untuk konfigurasi yang dipesan beserta deklarasi kesesuaiannya.
Lihat pernyataan asli (PDF berbahasa Inggris · 1 halaman) · PDF dalam bahasa sumber · Ruang lingkup dan tanggal yang tercantum
Daftar Konfigurasi
| Spesifikasi | CX200 |
|---|---|
| Kapasitas Pemesinan | |
| Diameter Ayun Maksimum di Atas Saddle | Φ400mm |
| Diameter Pembubutan Maksimum | Φ300mm |
| Diameter Pembubutan Standar | Φ150mm |
| Diameter Ayun di Atas Eretan Melintang | Φ126mm |
| Panjang Pembubutan Maksimum | 568mm |
| Ukuran Cekam | 8″&6″ |
| Diameter Kapasitas Batang | Φ52mm&Φ42mm |
| Spindel | |
| Tipe Ujung Spindel | A2-6&A2-5 |
| Model Bantalan Spindel | Depan NN3020+100 Belakang N1017&
Depan 7016 Belakang 7014 |
| Diameter Lubang Tembus Spindel | Φ66mm&Φ56mm |
| Metode Penggerak Spindel | Spindel Penggerak Langsung |
| Rasio Transmisi Spindel | 1:1 |
| Torsi Maksimum | 167NM&109NM |
| Kecepatan Spindel Maksimum | 4500rpm&6000rpm |
| Langkah & Akurasi Sumbu | |
| Langkah Maksimum Sumbu X/Y/Z1 | 175/70/515mm |
| Laju Gerak Cepat Sumbu X/Y/Z1 | 20m/min |
| Jenis Rel Pemandu Sumbu X/Y/Z1 | Rel Pemandu Linier 35/35/45mm |
| Diameter/Pitch Sekrup Bola Sumbu X/Y/Z1 | Φ40mm*Pitch10 |
| Akurasi Pemosisian Sumbu X/Y/Z1 | 0,005/1000mm |
| Keterulangan Pemosisian Sumbu X/Y/Z1 | ≤0,003mm |
| Daya Motor | |
| Motor Sumbu X/Y | 4,5kW |
| Motor Sumbu Z1/Z2 | 4,5kW |
| Stasiun Hidraulik | 1,5kW |
| Pompa Air | 1,5kW |
| Pendingin Udara | 0,6kW |
| Spesifikasi Lainnya | |
| Kontroler CNC Standar | FANUC 0i-TF |
| Pengontrol CNC opsional | SYNTEC |
| Persyaratan Tegangan/Daya | 380V/55KVA |
| Kapasitas Tangki Hidraulik | 80L |
| Dimensi Keseluruhan (P × L × T) | 3050×2250×2200mm |
| Model Turret | BMT65 |
| Pahat Bubut Luar Berbatang Persegi | |
Dapatkan Penawaran Gratis Mesin Bubut Spindel Ganda Turret Ganda CX200
Minta Penawaran Gratis Mesin Bubut Spindel Ganda Turret Ganda CX200, Parameter Mesin Bubut, dan Konfigurasi Terperinci
Item Opsional
| NO. | Item |
| 1 | Pompa Sentrifugal Berkecepatan Tinggi |
| 2 | Pengumpul Kabut Oli |
| 3 | Kunci Pintu Pengaman |
| 4 | Pengumpan Batang |
| 5 | Pintu Geser Pneumatik |
| 6 | Penyetel Perkakas |
| 7 | Penangkap Komponen |
| 8 | Konveyor Geram |
| 9 | Pemisah Oli-Air |
| 10 | Encoder Linier |
Pertanyaan Umum Mesin Bubut CNC Spindel Ganda CX200
Informasi apa yang diperlukan untuk mengevaluasi mesin bubut CNC spindel ganda CX200?
Harap berikan gambar komponen, material, toleransi, persyaratan kualitas permukaan, ukuran batch, dan target waktu siklus. Chuanhe akan membandingkan persyaratan tersebut dengan spesifikasi mesin bubut CNC spindel ganda CX200 yang dipublikasikan.
Apakah konfigurasi mesin bubut CNC spindel ganda CX200 dapat disesuaikan?
Perkakas, sistem pencekaman benda kerja, otomasi, dan perlengkapan opsional yang tersedia bergantung pada aplikasinya. Chuanhe memastikan kompatibilitas sebelum memberikan penawaran untuk konfigurasi akhir mesin bubut CNC spindel ganda CX200.
Bagaimana cara meminta penawaran?
Gunakan formulir permintaan informasi dan lampirkan informasi benda kerja Anda. Tim teknik akan meninjau aplikasinya dan menyiapkan proposal mesin bubut CNC spindel ganda CX200 sesuai kebutuhan Anda.
CX200: Perencanaan Proses dan Referensi Pemesinan Nyata
Mesin bubut CNC spindel ganda, turret ganda CX200 perlu dievaluasi berdasarkan urutan operasi secara lengkap. Dua spindel dan dua turret menggambarkan tata letak mesin; keduanya tidak secara otomatis memastikan penghematan waktu siklus atau membuktikan bahwa semua operasi dapat berlangsung bersamaan.
Mulai dari proses yang didemonstrasikan
Video pembubutan paduan titanium dengan CX200 di halaman ini memberikan referensi pemesinan nyata. Gunakan untuk membahas akses pemotongan, sistem pencekaman benda kerja, dan urutan operasi yang diusulkan. Untuk sumber dan batasan penilaiannya, baca kasus titanium CX200 dalam panduan pemilihan. Contoh ini bukan jaminan tercapainya siklus, kualitas permukaan, atau akurasi yang sama pada komponen lain.
Petakan pekerjaan sebelum memilih konfigurasi
- Pisahkan operasi yang dilakukan sebelum dan sesudah pemindahan, serta identifikasi permukaan yang dapat digunakan untuk pencekaman.
- Alokasikan perkakas dan operasi ke setiap turret; periksa jangkauan perkakas, interferensi, dan urutan yang diusulkan bersama Chuanhe.
- Sertakan pemuatan, pemindahan, inspeksi, dan pergantian pekerjaan saat membandingkan proses saat ini dengan proses yang diusulkan.
Pertimbangkan konfigurasi yang berdekatan
Bandingkan C200MYS-500 ketika konfigurasi yang ditinjau adalah mesin bubut-frais dengan spindel utama/subspindel dan sumbu Y. Bandingkan C200MS-500 · EN ketika mengevaluasi konfigurasi spindel utama/subspindel tanpa sumbu Y. Pilih berdasarkan gambar, akses perkakas, dan proses yang disepakati, bukan jumlah spindel semata.
Sepakati hal yang akan diverifikasi
Berikan gambar komponen beserta revisinya, material, bahan awal, toleransi, persyaratan kualitas permukaan, ukuran batch, dan hasil pengukuran proses saat ini. Konfirmasikan perkakas, sistem pencekaman, opsi, kondisi pemasangan mesin, dan metode penerimaan komponen sampel yang diusulkan dalam perjanjian teknis.
Kirim aplikasi CX200 untuk ditinjau tim teknik. Jika suatu operasi atau hasil belum didemonstrasikan pada komponen Anda, mintalah konfirmasi sebelum menganggapnya sudah terbukti.
