Mesin Bubut CNC Spindel Ganda vs Turret Ganda: Apa Perbedaannya?
Spindel ganda dan turret ganda menjelaskan bagian mesin bubut yang berbeda. Spindel mencekam dan memutar benda kerja; turret membawa dan memosisikan perkakas. Sebuah mesin dapat memiliki dua spindel, dua turret, atau keduanya. Kedua istilah ini tidak dapat saling menggantikan, dan masing-masing tidak dengan sendirinya menunjukkan berapa banyak operasi yang dapat berjalan bersamaan.
Dalam pembelian, pisahkan dua pertanyaan: Bagaimana benda kerja dipindahkan antaroperasi? Bagaimana perkakas membagi pekerjaan?
1. Mulai dari tata letak mesin
| Susunan yang perlu dievaluasi | Pertanyaan utama yang dijawab | Hal yang belum dapat dipastikan dari deskripsi |
|---|---|---|
| Spindel utama dan subspindel, dengan satu turret | Dapatkah komponen dipindahkan dan dikerjakan dari ujung lainnya? | Pemotongan independen pada kedua spindel secara bersamaan |
| Dua turret yang bekerja dalam tata letak mesin yang sesuai | Dapatkah dua kelompok perkakas membagi operasi atau menjalankan operasi yang bermanfaat secara bersamaan? | Pemesinan sisi belakang atau pemindahan benda kerja secara otomatis |
| Spindel utama/subspindel dan dua turret | Dapatkah pemindahan benda kerja dan alokasi perkakas dipadukan secara efektif? | Jaminan pengurangan waktu siklus atau cakupan tertentu untuk operasi tanpa pengawasan |
Produsen menggunakan tata letak dan susunan kontrol yang berbeda. Mintalah tata letak mesin yang ditawarkan beserta penjelasan tentang spindel mana yang dapat dilayani oleh setiap turret. Deskripsi arsitektur secara umum tidak memastikan kemampuan suatu model tertentu.
2. Evaluasi spindel ganda mulai dari permukaan pencekaman
Pada mesin dengan spindel utama/subspindel berhadapan yang sesuai, pemindahan komponen dapat membuat ujung yang sebelumnya dicekam menjadi tersedia untuk dikerjakan. Potensi manfaatnya terletak pada perubahan pencekaman benda kerja dan urutan operasi—bukan sekadar keberadaan spindel tambahan.
Sebelum menyusun daftar pilihan, tandai pada gambar teknik:
- Lokasi spindel pertama mencekam bahan awal.
- Permukaan yang dapat dicekam oleh spindel penerima.
- Bagian yang tetap dapat dijangkau setelah pemindahan.
- Dimensi atau datum yang menghubungkan operasi pertama dan kedua.
- Cara komponen jadi dikeluarkan dari mesin.
Sertakan permukaan yang rentan rusak, bagian tipis, dan fitur apa pun yang tidak boleh terkena bekas rahang cekam. Mintalah pemasok meninjau usulan pemindahan dan pencekaman. Berkurangnya penanganan manual tidak menghilangkan kebutuhan untuk memeriksa pengaruh pencekaman kedua terhadap komponen.
Tanyakan juga apakah “spindel ganda” berarti spindel berhadapan dengan jalur pemindahan, zona kerja terpisah, atau arsitektur lainnya. Jangan menyimpulkan adanya pemindahan langsung hanya dari nama kategori.
3. Evaluasi turret ganda berdasarkan urutan operasi
Turret kedua menambah kelompok perkakas yang perlu direncanakan. Apakah hal ini mempersingkat proses bergantung pada jangkauan, ruang bebas, fungsi mesin, dan operasi yang secara bermanfaat dapat dijalankan bersamaan.
Mintalah lembar alokasi perkakas. Untuk setiap operasi, tentukan spindel, turret, perkakas, dan operasi sebelumnya yang harus ditunggu. Kemudian tanyakan:
- Dapatkah perkakas yang diusulkan menjangkau fitur yang ditugaskan tanpa saling berbenturan?
- Apakah kanal kontrol dan fungsi sinkronisasi yang diperlukan sudah termasuk?
- Operasi mana yang harus berurutan, dan mana yang benar-benar dapat berjalan bersamaan?
- Apa yang terjadi selama pemindahan, penggantian perkakas, dan pemeriksaan?
- Bagaimana seluruh urutan akan diperiksa sebelum produksi?
Jangan beranggapan bahwa turret kedua memangkas waktu siklus menjadi setengah. Gerakan perkakas secara bersamaan memerlukan proses yang terkoordinasi dengan ruang bebas yang memadai. Penghematan yang ditunjukkan pada komponen atau mesin lain bukanlah perkiraan untuk konfigurasi yang Anda usulkan.
DEMONSTRASI PEMESINAN CHUANHE

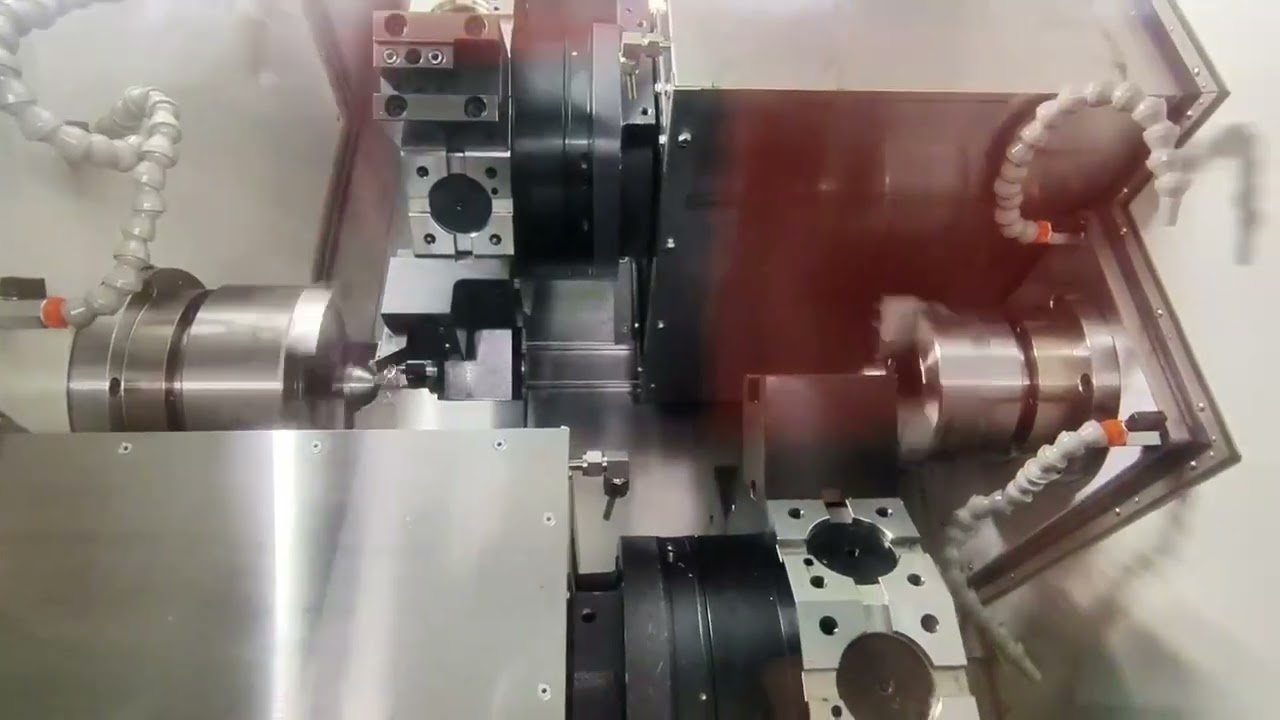

Contoh pemesinan: pembubutan paduan titanium pada CX200
Seperti apa spindel ganda dan turret ganda pada mesin yang sedang bekerja? Demonstrasi Chuanhe ini memperlihatkan perbedaannya di dalam ruang pemesinan. Kanal tersebut menyebut mesin sebagai CX200 dan material sebagai paduan titanium; rekamannya menunjukkan perkakas bekerja di area spindel kiri dan kanan.
▶ Tonton video pemesinan di YouTube ↗
Buka pemutar video tersemat
Jika pemutar video tidak dimuat, gunakan tautan YouTube di atas.
Sumber: Video pemesinan asli Chuanhe Machinery. Demonstrasi berdurasi sekitar 88 detik, bukan laporan waktu siklus komponen yang diukur.
Tiga detail yang perlu diperhatikan
- Akses perkakas di spindel kiri. Sekitar 0:31, tampilan jarak dekat memperlihatkan perkakas memotong di dekat ujung benda kerja yang berputar. Ini memberikan acuan praktis untuk pembahasan pencekaman: perhatikan fitur yang terbuka dan ruang yang dibutuhkan perkakas untuk mendekatinya.
- Pemesinan di spindel kanan. Sekitar 0:46, kamera memperlihatkan area spindel lainnya selama pemesinan. Ini merupakan tampilan terpisah tentang akses perkakas—bukan, dengan sendirinya, rekaman tentang bagaimana komponen yang sama berpindah dari satu spindel ke spindel lainnya.
- Tata letak spindel dan turret secara keseluruhan. Sekitar 1:01, tampilan yang lebih luas memperlihatkan posisi spindel berhadapan serta kelompok perkakas atas/bawah. Ini memperjelas mengapa susunan spindel dan susunan turret merupakan dua keputusan terpisah.
Artinya bagi pemilihan mesin
Spesifikasi CX200 menjelaskan spindel berhadapan, dua turret yang disusun vertikal, dan kontrol dua kanal. Untuk komponen yang diusulkan, gunakan tata letak tersebut untuk meninjau spindel mana yang mencekam benda kerja pada setiap operasi dan turret mana yang membawa perkakasnya. Kemudian periksa jalur pemindahan, ruang bebas perkakas, dan operasi yang direncanakan berjalan bersamaan.
Demonstrasi ini memberikan acuan visual nyata untuk tinjauan tersebut. Video ini tidak membuktikan proses pelanggan tertentu, urutan pemindahan tanpa jeda, atau peningkatan produktivitas yang terukur. Jenis paduan titanium, gambar teknik komponen, parameter pemotongan, hasil umur pakai perkakas, dan data pemeriksaan dimensi tidak disertakan bersama video.
Sedang mengevaluasi komponen titanium serupa? Kirimkan spesifikasi material dan gambar teknik Anda untuk peninjauan proses · EN, termasuk fitur pada kedua ujung, toleransi, dan volume produksi. Jika hasil produksi menjadi dasar utama keputusan, mintalah uji coba dengan komponen yang mewakili kebutuhan Anda, disertai pengukuran waktu siklus lengkap dan metode pemeriksaan yang disepakati.
4. Gunakan contoh perhitungan waktu sederhana untuk memperjelas pertanyaannya
Misalkan sebuah komponen hipotetis memerlukan 70 detik pemotongan sisi pertama dan 25 detik pemotongan sisi kedua. Angka ini dibuat sebagai bahan pembahasan, bukan hasil pengujian mesin atau waktu siklus yang ditawarkan.
Jika kedua tahap pemotongan berlangsung berurutan, totalnya 95 detik sebelum pemindahan dan waktu tambahan lainnya. Dalam susunan produksi stabil yang benar-benar memungkinkan kedua tahap berjalan bersamaan pada komponen berbeda, tahap yang lebih lama, yaitu 70 detik, menjadi pembatas kapasitas untuk pemotongan saja sebelum memperhitungkan waktu tambahan dan keterbatasan bersama. Kedua angka tersebut bukan prediksi waktu siklus produksi.
Pelajarannya adalah meminta diagram urutan: apa yang berjalan bersamaan, apa yang menunggu, dan apa yang belum diperhitungkan? Operasi kedua yang cepat tidak dapat mengatasi pembatas kapasitas pada operasi pertama yang tidak berubah hanya karena mesin memiliki dua spindel.
5. Hubungkan arsitektur dengan daftar pilihan Chuanhe
Perbandingan terkini spindel ganda Chuanhe · EN membedakan contoh-contoh berikut:
| Contoh | Gambaran konfigurasi yang dipublikasikan | Pertanyaan untuk tinjauan teknis |
|---|---|---|
| C200MS-500 | Bubut-frais dengan spindel utama/subspindel dan turret berpenggerak | Apakah susunan pemindahan dan perkakas ini memadai untuk kedua ujung? |
| C200MYS-500 | Konfigurasi spindel utama/subspindel dengan kemampuan sumbu Y | Apakah fitur yang difrais juga memerlukan pemosisian sumbu Y yang diusulkan? |
| CX200 | Spindel berhadapan, dua turret, dan kontrol dua kanal | Operasi mana yang dapat dialokasikan dan dikoordinasikan untuk komponen khusus ini? |
Entri sel otomatis H/HS pada kategori yang sama disajikan secara terpisah. Jangan menerapkan susunan penanganannya pada proses MS/MYS/CX tanpa meninjau tata letak mesin. Tabel di atas merupakan panduan arsitektur, bukan daftar model yang dapat saling menggantikan.
Pertanyaan yang sering diajukan pembeli
Apakah mesin bubut spindel ganda pasti merupakan mesin bubut turret ganda?
Tidak. Periksa jumlah spindel, jumlah turret, konfigurasi sumbu, dan fungsi kontrol secara terpisah dalam spesifikasi yang ditawarkan.
Haruskah saya memilih turret ganda jika kedua ujung komponen perlu dikerjakan?
Mulailah dengan menentukan cara mencekam dan menjangkau ujung kedua. Kemudian tentukan apakah turret tambahan memperbaiki proses yang dihasilkan. Jumlah perkakas tidak menjawab persoalan pencekaman benda kerja.
Bukti apa yang harus menyertai usulan waktu siklus?
Mintalah alokasi operasi, asumsi perkakas dan pencekaman benda kerja, alokasi waktu pemindahan dan pemuatan, serta dasar estimasinya. Bedakan simulasi atau estimasi teknik dari uji pemotongan menggunakan komponen yang mewakili kebutuhan Anda.
Kirimkan gambar teknik, kedua sisi yang dikerjakan, informasi bahan awal, urutan saat ini, dan hasil produksi terukur saat ini melalui formulir permintaan tinjauan proses spindel ganda · EN. Cantumkan hasil produksi yang dibutuhkan sebagai target untuk dinilai, bukan hasil yang sudah dipastikan oleh nama mesin.
