Pusat Bubut-Frais CNC Spindel Ganda C200MYS-500
Mesin bubut-frais CNC C200MYS-500 untuk aplikasi produksi. Tinjau data kapasitas, kontrol, perkakas, dan konfigurasi yang terverifikasi di bawah ini, lalu kirimkan gambar teknik komponen Anda untuk konfirmasi rekayasa.
Spesifikasi utama
- Kapasitas pemesinan:
- Diameter pembubutan maksimum 370 mm, panjang pembubutan maksimum 518 mm, cekam 8-inch dan 6-inch, serta kapasitas batang 52/42 mm.
- Spindel penggerak langsung:
- Ujung spindel A2-6/A2-5, kecepatan maksimum 4500/5000 rpm; torsi nominal/maksimum sebesar 95,5/170 N·m untuk spindel utama dan 52/109 N·m untuk subspindel.
- Kemampuan Sumbu X/Y/Z1/Z2:
- 185+39/100/518/537 mm dengan laju gerak cepat hingga 28/8/28/18 m/min.
- Perkakas berpenggerak:
- Turret 12 stasiun TCSDY80HP-12T-350-01 berpenggerak servo untuk pembubutan, pembuatan ulir, alur, chamfer, dan frais.
- Kontrol FANUC:
- Kontrol CNC seri FANUC 0i-F dan motor servo FANUC untuk pemesinan produksi yang stabil.
Bagikan gambar teknik komponen atau kebutuhan Anda. Engineer aplikasi kami akan membalas dalam 1 hari kerja.
Gambaran umum dan konfigurasi model
Pusat bubut-frais CNC spindel ganda C200MYS-500: Diameter pembubutan maksimum φ370 mm, panjang pembubutan maksimum 518mm, dan kapasitas batang Φ52mm&Φ42mm. Tinjau data teknis yang dipublikasikan di bawah untuk memastikan konfigurasi yang diperlukan.
Pusat Bubut-Frais Spindel Ganda C200MYS-500 memadukan struktur alas miring 30° integral yang kaku, kontrol FANUC, pemesinan sumbu Y, turret 12 stasiun BMT55 berpenggerak servo, dan subspindel presisi. Mesin ini dirancang untuk pemesinan lengkap komponen poros dan cakram, termasuk pembubutan dalam dan luar, pembuatan ulir, tirus, busur, pembubutan muka, pembuatan alur, chamfer, dan frais.
Alas satu bagian menggunakan coran pasir resin HT300 bermutu tinggi. Proses penuaan buatan dan alami mengurangi tegangan sisa untuk mendukung kekakuan, kestabilan, dan akurasi pemesinan dalam jangka panjang.
Bagi produsen yang menggabungkan pembubutan dan frais dalam satu kali pencekaman, Pusat bubut-frais CNC C200MYS-500 memadukan diameter pembubutan maksimum 370 mm, panjang pembubutan 518 mm, dan kapasitas batang 52/42 mm. Jelajahi jajaran pusat bubut-frais kami · EN atau hubungi tim teknik kami untuk membahas benda kerja Anda.
Kategori Produk
Aksesori Standar
| Nama Item | Spesifikasi | Jumlah | Keterangan |
|---|---|---|---|
| Sakelar Pedal Kaki | Hijau × 1, Kuning × 1 | 2 | |
| Set Kunci L | 1 | ||
| Blok Perata | 6 | ||
| Sekrup Perata | 6 | Disertakan dengan mesin | |
| Buku Panduan Pengoperasian Mesin | HZCH | 1 | |
| Buku Panduan Pengoperasian Sistem CNC | FANUC | 1 | |
| Sertifikat Kesesuaian | HZCH | 1 | |
| Daftar Kemasan | HZCH | 1 | |
| Laporan Kalibrasi Laser | 2 | Diska USB | |
| Pipa Baja Tahan Karat | 1 | ||
| Selongsong Reduksi (φ32) | φ20, φ25, φ32 | 3 | Masing-masing 1 |
| Blok Penjepit Perkakas | 6 | ||
| Kunci Cekam | 8 inch | 1 | |
| Item yang tidak terpasang pada mesin akan ditempatkan di dalam kotak aksesori. | |||
Pusat Bubut-Frais Spindel Ganda C200MYS-500
Arti kode model ini
C200MYS-500
- C
- Mesin bubut CNC berturret — pahat dipasang pada turret.
- 200
- Kelas diameter nominal cekam spindel utama, dalam mm.
- M
- Kemampuan frais selain pembubutan.
- Y
- Sumbu Y untuk memosisikan pahat di luar garis pusat.
- S
- Subspindel: konfigurasi dengan spindel utama dan subspindel.
- 500
- Kelas panjang pembubutan maksimum nominal, dalam mm — penanda perkiraan, bukan spesifikasi yang pasti.
Diameter cekam bukan diameter pembubutan maksimum atau kapasitas batang. Angka setelah tanda hubung hanya menjadi acuan panjang pembubutan nominal. Pastikan dimensi aktual, konfigurasi, dan ruang pemesinan yang dapat digunakan pada tabel spesifikasi model, dengan mempertimbangkan pencekaman benda kerja dan perkakas.
Lihat panduan lengkap kode model| Spesifikasi | C200MYS-500 |
|---|---|
| Kapasitas Pemesinan | |
| Diameter Ayun Maksimum di Atas Saddle | Φ560 mm |
| Diameter Pembubutan Maksimum | Φ370 mm |
| Diameter Pembubutan Standar | Φ200 mm |
| Diameter Ayun di Atas Eretan Melintang | Φ500 mm |
| Panjang Pembubutan Maksimum | 518mm |
| Ukuran Cekam | 8″ (210 mm)& 6″ (170 mm) |
| Diameter Kapasitas Batang | Φ52mm&Φ42mm |
| Spindel | |
| Tipe Ujung Spindel | A2-6&A2-5 |
| Model Bantalan Spindel | Depan NN3020+100 Belakang N1017&Depan 7016 Belakang 7014 |
| Diameter Lubang Tembus Spindel | Φ66mm&Φ56mm |
| Metode Penggerak Spindel | Spindel Elektrik dengan Penggerak Langsung |
| Rasio Transmisi Spindel | 1:1 |
| Torsi Spindel Nominal / Maksimum | 95,5/170 N·m & 52/109 N·m |
| Kecepatan Spindel Maksimum | 4500 rpm & 5000 rpm |
| Sumbu X/Y/Z | |
| Langkah Maksimum Sumbu X/Y/Z1/Z2 | 185+39/100/518/537mm |
| Laju Gerak Cepat Sumbu X/Y/Z1/Z2 | 28/8/28/18m/min |
| Jenis Rel Pemandu Sumbu X/Y/Z1/Z2 | 35/Rel Pemandu Tipe Box/45/35mm Rel Pemandu Linier |
| Diameter/Pitch Sekrup Bola Sumbu X/Z1/Z2 | Φ32/40/32mm*Pitch10
Sumbu Y 32mm*Pitch05 |
| Akurasi Pemosisian Sumbu X/Z1/Z2 | 0,005/1.000 mm |
| Keterulangan Pemosisian Sumbu X/Z1/Z2 | X: ≤0,003 mm/Z1Z2: ≤0,004 mm |
| Daya Motor | |
| Motor Sumbu X | 1,8 kW |
| Motor Sumbu Y | 1,8 kW |
| Motor Sumbu Z1/Z2 | 1,8 kW |
| Motor Perkakas Berpenggerak | 4,5 kW |
| Stasiun Hidraulik | 1,5 kW |
| Motor Spindel | 15/26,8 kW & 11/23 kW |
| Pompa Air | 0,8 kW |
| Pendingin Udara | 0,3 kW |
| Turret | |
| Model Turret | TCSDY80HP-12T-350-01 (Sambungan Langsung) |
| Waktu Pergantian Pahat (Pahat Bersebelahan/Berlawanan) | 0,5/0,8 sec |
| Dudukan Pahat Persegi | 25 mm |
| Dudukan Pahat Bulat | Φ40 mm |
| Spesifikasi Lainnya | |
| Kontroler CNC Standar | FANUC |
| Persyaratan Tegangan/Daya | 380 V / 55 kVA |
| Kapasitas Tangki Hidraulik | 45 L |
| Dimensi Keseluruhan (P × L × T) | Tanpa konveyor geram: 2835×1783×2190 mm ; konveyor samping: 3175×1783×2190 mm ; konveyor belakang: 2835×2550×2190 mm |
Minta Penawaran Pusat Bubut-Frais Spindel Ganda C200MYS-500
Kirim gambar benda kerja, material, target toleransi, dan kebutuhan produksi Anda. Tim kami akan membantu memastikan apakah Pusat Bubut-Frais Spindel Ganda C200MYS-500 sesuai dengan proses Anda dan menyiapkan penawaran sesuai kebutuhan.
Komponen Utama dan Merek
| No. | Nama Item | Model/Spesifikasi | Merek |
|---|---|---|---|
| 1 | Kontroler Sistem CNC | FANUC 0i-TF (3B) | FANUC (Jepang) |
| 2 | Motor Penggerak Servo | bisc12b/3000 (X), bisc12/3000 (Z1/Z2), bisc12/3000 (Y),Ais22/6000 (perkakas berpenggerak) | FANUC (Jepang) |
| — | Spindel Bermotor | Utama: DGZYC-20045 Sub: DGZYC-17005 | HAOZHI |
| 3 | Bantalan Spindel | Depan NN3020+100 Belakang N1017&Depan 7016 Belakang 7014(Kelas P4) | NSK |
| 4 | Rel Pemandu | HSR35(X/Z2),HSR45(Z)(Kelas H2) | THK |
| 5 | Sekrup Bola | SDA3210(X/Z2),SDA4010(Z)(Kelas C3) | THK |
| 6 | Fixture | Utama: 3H-208 Sub: 3H-206 | AUTOGRIP (Taiwan) |
| 7 | Silinder Hidraulik | Utama: TK-B853 Sub: TR-A646 | AUTOGRIP (Taiwan) |
| 8 | Komponen Listrik | LC1N0910M5N (Kontaktor AC) | Schneider |
| 9 | Turret | TCSDY80HP-12T-350-01 (kopling langsung) | CHENGXIN |
| 10 | Bantalan Sekrup Bola | 2562(X/Z2)
3062(Z)(Kelas P4) |
FAG |
| 11 | Pompa Pelumasan | YET-V2P2 220 V | ISHAN (Taiwan, Tiongkok) |
| 12 | Pendinginan Kabinet Kontrol | EA-300-1225 | WINHEE (Domestik) |
| 13 | Alas Mesin | Alas miring satu bagian dari besi cor Meehanite dengan integrasi elektrohidraulis | CHUANHE |
| 14 | Komponen Hidraulik | Rakitan Stasiun Hidraulik | HOMN / HYKO |
| 15 | Konveyor Geram | Konveyor geram otomatis tipe rantai yang dipasang di samping | TONGYI / JIBAO |
Dimensi Mesin dan Tata Letak Perkakas
Pertanyaan Umum Mesin Bubut-Frais CNC C200MYS-500
Berapa kapasitas pembubutan maksimum C200MYS-500?
C200MYS-500 memiliki diameter pembubutan maksimum 370 mm, panjang pembubutan maksimum 518 mm, cekam 8-inch dan 6 inch, serta kapasitas batang 52 mm /42 mm.
Apakah C200MYS-500 dapat melakukan operasi frais?
Ya. Kemampuan sumbu Y dan turret 12 stasiun BMT55 berpenggerak servo mendukung operasi pembubutan, pembuatan ulir, alur, chamfer, dan frais pada komponen poros dan cakram.
Kontroler CNC apa yang digunakan pada C200MYS-500?
Kontroler standarnya adalah FANUC. Mesin ini juga menggunakan motor servo FANUC untuk sumbu X, Y, dan Z.
Perlengkapan opsional apa yang tersedia?
Opsi yang tersedia meliputi pompa sentrifugal berkecepatan tinggi, pengumpul kabut oli, kunci pintu pengaman, pengumpan batang, pintu geser pneumatik, penyetel pahat, penangkap komponen, konveyor geram, pemisah oli-air, dan enkoder linier. Kompatibilitas akhir bergantung pada konfigurasi mesin yang dipilih.
Informasi apa yang diperlukan untuk mengevaluasi mesin bubut-frais CNC C200MYS-500?
Harap berikan gambar komponen, material, toleransi, persyaratan kualitas permukaan, ukuran batch, dan target waktu siklus. Chuanhe akan membandingkan persyaratan tersebut dengan spesifikasi mesin bubut-frais CNC C200MYS-500 yang dipublikasikan.
Apakah konfigurasi mesin bubut-frais CNC C200MYS-500 dapat disesuaikan?
Perkakas, sistem pencekaman benda kerja, otomasi, dan perlengkapan opsional yang tersedia bergantung pada aplikasinya. Chuanhe memastikan kompatibilitas sebelum memberikan penawaran untuk konfigurasi akhir mesin bubut-frais CNC C200MYS-500.
Bagaimana cara meminta penawaran?
Gunakan formulir permintaan informasi dan lampirkan informasi benda kerja Anda. Tim teknik akan meninjau aplikasinya dan menyiapkan proposal mesin bubut-frais CNC C200MYS-500 sesuai kebutuhan Anda.
Perlengkapan Opsional
Perlengkapan opsional bergantung pada konfigurasi. Hubungi Chuanhe untuk memastikan kompatibilitas dengan aplikasi Anda.
| No. | Item Opsional |
|---|---|
| 1 | Pompa Sentrifugal Berkecepatan Tinggi |
| 2 | Pengumpul Kabut Oli |
| 3 | Kunci Pintu Pengaman |
| 4 | Pengumpan Batang |
| 5 | Pintu Geser Pneumatik |
| 6 | Penyetel Perkakas |
| 7 | Penangkap Komponen |
| 8 | Konveyor Geram |
| 9 | Pemisah Oli-Air |
| 10 | Encoder Linier |
C200MYS-500: Pemilihan Proses dan Perbandingan Model
Mesin bubut-frais CNC C200MYS-500 memadukan spindel utama, subspindel, sumbu Y, dan perkakas berpenggerak. Evaluasi mesin ini untuk komponen poros atau cakram yang memerlukan pembubutan sekaligus fitur hasil frais, atau operasi pada kedua ujung. Subspindel merupakan bagian dari pengaturan pencekaman dan pemindahan benda kerja; model ini tidak memiliki kepala lepas.
Kapan sumbu Y diperlukan
Identifikasi fitur di luar garis sumbu, orientasinya, dan arah masuk perkakas pada gambar. Periksa gerakan sumbu Y yang diperlukan, ruang bebas pemegang perkakas, serta pengaturan pencekaman terhadap spesifikasi yang dipublikasikan. Keberadaan sumbu Y saja tidak memastikan bahwa semua fitur frais dapat dijangkau.
Bandingkan prosesnya, bukan hanya nama modelnya
- C200MS-500 · EN: alternatif dengan spindel utama/subspindel tanpa sumbu Y. Tanyakan apakah operasi yang diusulkan dapat diselesaikan dengan susunan sumbu dan perkakasnya.
- CX200: bandingkan tata letak spindel ganda dan turret ganda saat merencanakan urutan pemesinan dan pembagian perkakas. Proses yang didemonstrasikan bukan jaminan kinerja untuk model atau benda kerja lain.
Untuk komponen yang dikerjakan pada kedua ujungnya, tandai permukaan pencekaman awal, permukaan yang diusulkan untuk pencekaman saat pemindahan, dan fitur yang masih harus dikerjakan setelah pemindahan. Tinjau panjang pencekaman, akses perkakas, jarak bebas untuk menghindari benturan, dan urutan inspeksi sebelum menetapkan proses.
Siapkan permintaan konfigurasi berdasarkan gambar
Kirim revisi gambar, material dan ukuran bahan awal, toleransi kritis, persyaratan kualitas permukaan, ukuran batch, serta urutan operasi saat ini. Nyatakan kebutuhan hasil produksi sebagai target, bukan waktu siklus yang diasumsikan. Konfirmasikan perkakas, sistem pencekaman, peralatan pemuatan opsional, utilitas, dan uji penerimaan dalam perjanjian teknis.
Baca panduan pemilihan spindel ganda dibandingkan turret ganda atau kirim aplikasi C200MYS-500 Anda kepada Chuanhe.
Produk Terkait

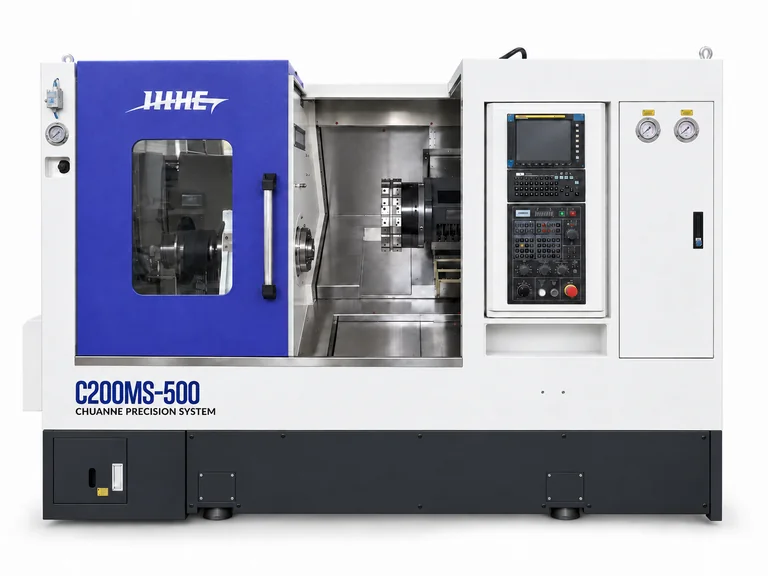

Pusat Bubut-Frais CNC Spindel Ganda C200MS-500 · EN

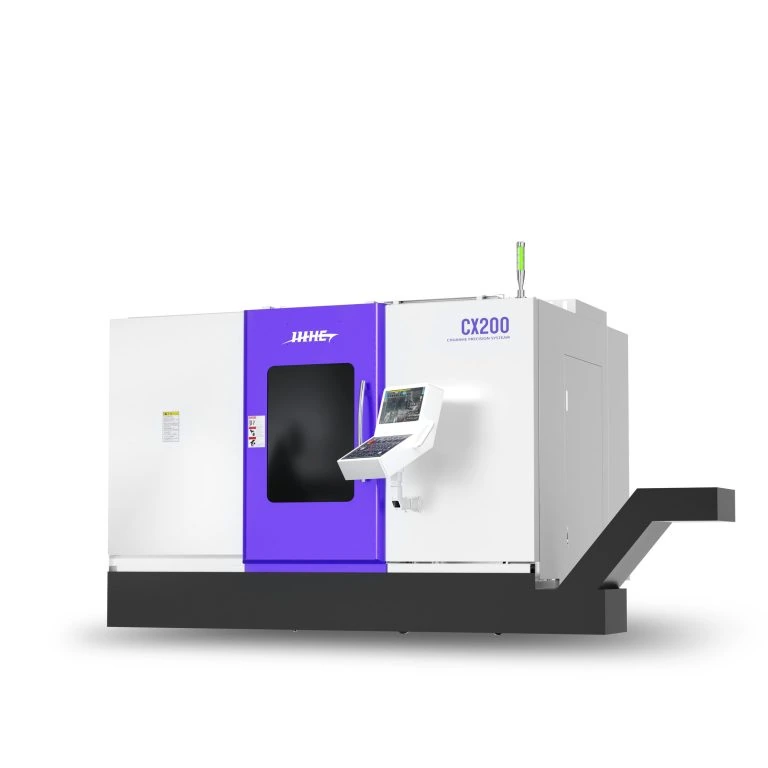

Mesin Bubut CNC Spindel Ganda Turret Ganda CX200
